Varje dag producerar Stockholm Vatten 360 000 kubikmeter dricksvatten i sina två vattenverk och distribuerar vattnet till 1,3 miljoner människor. Reningsverken tar emot och behandlar 355 000 m³ hushålls- och industriellt avloppsvatten.
SATELLAR nätverken används för övervakning av pumpar, tryck, vattennivåer och den mängd vatten som transporteras i vattenledningarna.
Radioroutern kombinerar seriell och IP-data
Stockholm Vatten hade, förutom kraven på robust kommunikation, ett viktigt önskemål för kommunikationsnätet, förmågan att kombinera seriella och nyare IP-nät i samma system. I Stockholm Vattens nät finns en IP-anslutning till SCADA-systemet och genom SATELLAR kan både äldre PLC-er med seriell kommunikation och nya PLC-er med IP-anslutning fungera i samma nät.

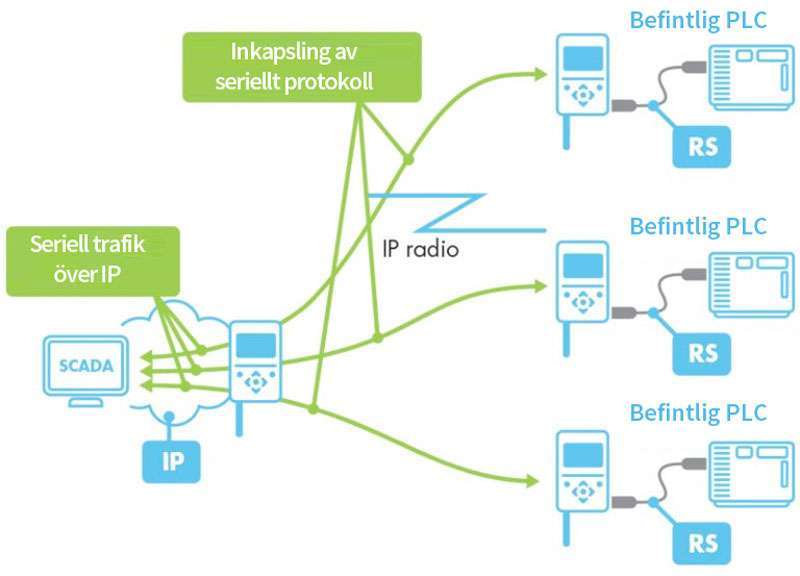

Denna typ av nätverk bygger på att varje SATELLAR i understationerna kan ta emot och sända protokollspecifik data från den seriella porten. Den anslutna SATELLAR IP-routern kapslar in datapaketet från PLCns serieport och överför det via IP och den mottagande radioroutern vidarebefordrar sedan svaret till SCADA-systemet över IP.
Smidig migration
Befintliga seriella PLCer kan användas parallellt med nya smartare PLCer
Minimerad investering
Undviker två parallella nätverk och två parallella SCADA mjukvarusystem
Undvika ytterligare felkällor, inget behov av extern protokollomvandlare
Ger möjlighet till IP-trafik i hela nätet
Anslutning med möjlighet till flera protokoll
Parallella anslutningar och processer
Nätverksövervakning med SNMP (Simple Network Management Protocol)
Fjärrdiagnostik
Over-the-air mjukvaruuppdateringar av SATELLARs och anslutna enheter
Radiorouter SATELLAR
SATELLAR radiorouter ger robust kommunikation över flera mil. Bygg Ethernetnätverk med miltals räckvidd eller brygga samman klassiska gränssnitt som RS-232 och RS-485.
