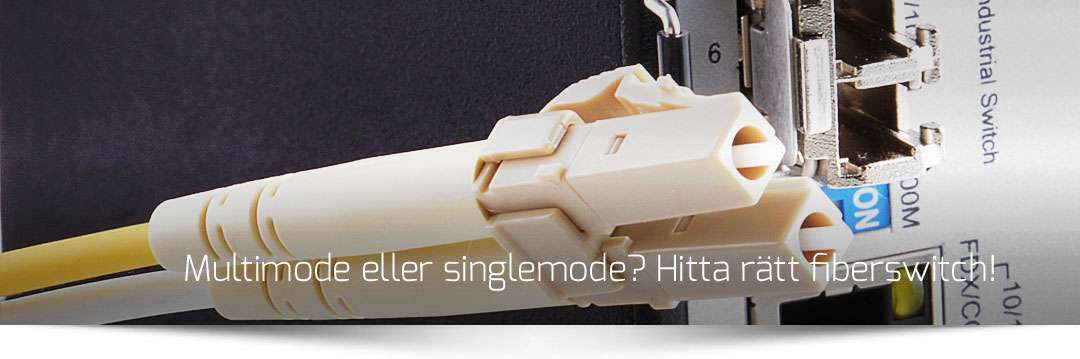

Hitta rätt fiberswitch för multimode och singlemode

Fiberoptik, beprövat och snabbt

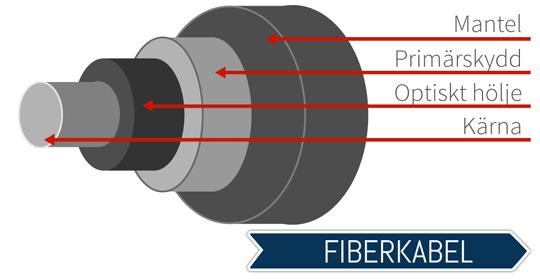

Fiberoptik bygger på att man sänder signaler genom supertunna kablar som konstruerats av en glasfiber. Ljuset guidas genom mitten av fibern, kallad kärnan, och kärnan omges av ett optiskt hölje som totalreflekterar signalen utan att absorbera den. Både kärnan och det optiska höljet är ofta tillverkade av väldigt rent glasmaterial. Fibern omges av av ett primärhölje och en mantel som skyddar den från fukt och andra skador. Flera fiber samlas i en kabel som ytterligare skyddar ledarna.

Den optiska fibern uppfanns av Narinder Singh Kapany 1952 (efter att hans lärare sa att ljus inte kan böjas vilket han ville motbevisa).

Hur vet jag vilken typ av fiber jag behöver?

Du behöver först och främst ta reda på vilket överföringsavstånd som ska täckas och vilken hastighet du vill nå, då finns två val, singlemode fiber eller multimode fiber.

Multimode fiber

Singlemode fiber

SFP-er för fiberswitchar

Välj rätt fiberswitch

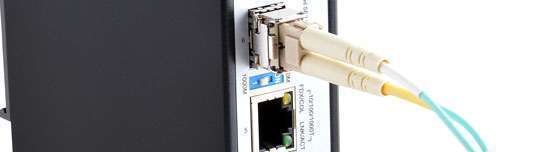

En fiber ansluts till ett nätverk med hjälp av en fiberswitch, som kan ha en kombination av flera fiberportar och då ofta i kombination med nätverksportar för vanlig nätverkskabel. Ett annat sätt är att skaffa en mediaomvandlare som omvandlar kopparnät till fibernät, detta används då man vill gå en längre sträcka med fiber för att sedan använda kopparkabel sista biten, exempelvis för att ansluta en nätverkskamera via PoE till ett fibernätverk.

Samtliga fiberanslutningar sker med hjälp av en speciell kontakt som skiljer mellan multimode och singlemode fiber. Eftersom switchar ofta används i olika sammanhang används en adapter som gör det möjligt att koppla in olika typer av fiber och kopparkablar, denna adapter kallas GBIC eller SFP (mini-GBIC).

GBIC

Gigabit Interface Converter (GBIC) är en utbytbar (hot-swap) enhet som ansluts till en Gigabit Ethernet port eller GBIC-uttag för att koppla en switch till nätverket. GBICs finns i olika modeller för koppar och fiber som 1000BASE-T, 1000BASE-SX, 1000BASE-LX/LH, 1000BASE-ZX eller 1000BASE-CWDM. GBIC är en bred modul som i dagsläget inte används i så stor utsträckning.

SFP

Small Form-Factor Pluggable (SFP) är en liknande lösning men med mindre formfaktor. Finns bland annat för 1000BASE-SX, 1000BASE-LX/LH, 1000BASE-ZX eller 1000BASE-BX10-D/U.

Du kan blanda så att en GBIC kommunicerar med en SFP så länge det är samma gränssnitt. Men tänk på att du inte kan blanda så att du har en multimode SFP i ena änden och en singlemode SFP i andra änden. Tänk också på att det finns många olika typer av SFP-moduler, har du exempelvis en modul med WDM (wavelength division multiplexing) som sänder och tar emot data på olika våglängder (1330/1550) så måste du ha en sådan modul i båda ändar av fibern.

Olika typer av kontakter

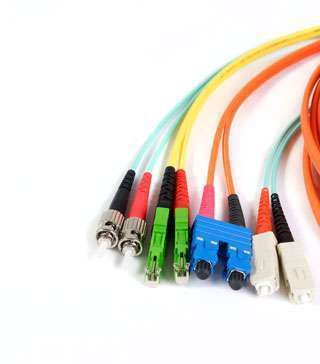

Det finns tre olika fiberkontakttyper, SC, LC och ST.

SC står för subscriber connector och används både med multimode och singlemodefiber, kontakten är som standard i duplexutförande, det vill säga med två kablar. SC är en fiberoptisk kontakt med en kvadratisk gjuten plastfattning och en självlåsande funktion. Denna kontakt härstammar från 80-talet och är inte så vanlig längre.

LC är döpt efter skaparen, Lucent Corporation och har en självlåsande anslutning. Kabeln används både med multimode och singlemodefiber och har som standard duplexutförande, det vill säga den har två kablar. LC är den moderna efterträdaren till SC-kontakten och används vanligtvis i applikationer inom datakommunikation och telefoni.

För SC och LC-kontakter är det kontaktens färg avgör om det är en singlemode eller multimodekontakt, kontaktens färg avgör om det är en singlemode eller multimodekontakt, multimode har i allmänhet beige eller svart kontakt, singlemode har blå eller i vissa fall grön kontakt.

ST står för straight tip och är en högpresterande fiberoptisk kontakt med bajonettfattning, den används ofta med multimodefiber.

Du kan i allmänhet använda SC-, LC och ST-kontakter med antingen singlemode eller multimodefiber. LC, SC och ST-kontakterna finns i både simplex och duplexutförande.
