Historien om SMA
SMA (en förkortning för SubMiniature version A) är en kontakt som togs fram på 1960-talet och tillhör en serie koaxialdon för högfrekvensapplikationer.SMA-kontakten är avsedd för frekvensband upp till 18 GHz ( även om det finns specialmodeller av SMA-kontakter som klarar upp till 26 GHz). Den kategoriseras av att den har lågt elektromagnetisk interferens och bra skärmningsegenskaper.
SMA-kontakten har en impedans på 50 Ω och är tänkt för halvstyva kablar, genom att den är liten och kompakt så är den framförallt avsedd för tunnare kablar. SMA skulle vara kompakt och kunna sammankoppla kablar, antenner och annan utrustning genom att kontakterna skruvas ihop med ett gängat kontaktstycke. SMA-kontakter dras normalt åt endast med den kraft som man kan anbringa med handkraft. Normalt skall kontaktdonen klarar några hundra i- och urkopplingar, donet skall klara upp till 500 cykler, allt bygger på hur försiktig man är med att ansluta kontakterna rakt och om man lyckas med att inte rotera mittstift eller hylsa i kontaktdonet. Framförallt hylsan är den vanligaste felkällan efter många sammankopplingar.
RP-SMA eller SMA
RP-SMA eller RSMA är en populär variant av SMA-donet med en omvänd konstruktion mot en vanlig SMA-kontakt. Kontaktdonet tillkom för att göra det svårt att byta antenn på wifi-utrustningar där det var en specificerad maximal uteffekt. Det tog dock inte många år innan tillverkning av RP-SMA tog fart och tillverkare kan inte längre begränsa effekten med kontaktdonet.

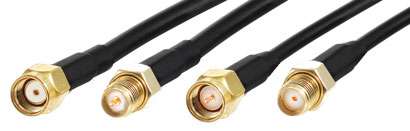

Skillnaden mellan de två donen är att där SMA har mittstift, har RP-SMA hylsa.
| Mittstift | Kontakthölje | |
|---|---|---|
| Gängad insida | SMA Hane | RP-SMA Hane |
| Gängad utsida | RP-SMA Hona | SMA Hona |
SMA hane och SMA hona
SMA-hane kontakten har en hylsa gängad på insidan, som en mutter, och mittstift. SMA-hona kontakten har istället en gängad utsida, som en bult, och hylsa i mitten.
RP-SMA
RP-SMA-honkontakten har alltså samma ytterhölje som konventionell SMA-kontakt med gängorna på utsidan men på RP-SMA ersätts mittdelen av ett stift från hankontakten.
SMA-kontakten förväxlas ibland med F-kontakten som används för TV-installationer. Läs mer om F-kontakten och andra kontaktdon i detta inlägg.
-
