I det här inlägget skall vi skrapa litet på ytan och se vad VRRP kan göra för nätverk som kräver hög tillgänglighet. Sådana exempel är industriella nätverk där en back-up uppkoppling med redundans är viktig. Det kan handla om elnät, det kan handla om SCADA nät eller processnätverk med PLCer, sensorer, mätare och maskiner där nätverket måste fungera utan onödiga avbrott.
VRRP ger maximal driftskontinuitet
VRRP är ett standardiserat nätverksprotokoll definierat av IETF i RFC 5798. Protokollet gör det möjligt för flera routrar att dela en gemensam virtuell IP-adress i ett nätverk. VRRP ökar tillförlitligheten genom att skapa en ”virtuell” router där två eller flera routrar använder olika kommunikationsvägar men presenterar samma gateway-adress mot nätverket. Dessa routrar fungerar som master och backuproutrar på samma subnät i nätverket.

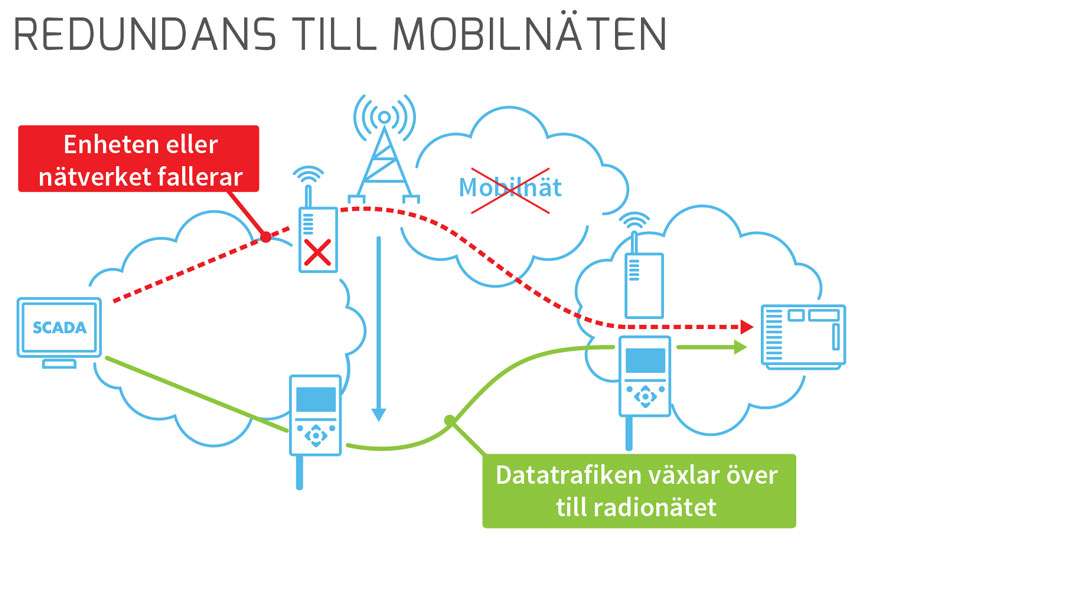

Under normal drift skickar masterroutern data medan den andra routern står i standby. I fallet ovan kan till exempel 4G-routern vara den primära uppkopplingsvägen men vid störningar i mobilnäten kopplas hela anslutningen över till radionätet för driftskontinuitet. Om masterroutern slutar skicka VRRP-annonseringar upptäcker backuproutern detta och tar automatiskt över rollen som master. Växlingen sker normalt inom några sekunder och utan mänsklig inblandning.
Nätverket fortsätter hela tiden att använda samma virtuella IP-adress som delas mellan routrarna. För de anslutna systemen upplevs därför ingen förändring i anslutningen trots att trafiken i praktiken växlar mellan två olika kommunikationsvägar.
VRRP med SATELs radiomodem
Med SATELs IP-radio kan man bygga olika typer av redundanta radionät:
Radionät där basstationen och samtliga understationer är dubblerade och har ett redundant radionät
Radionät som primär eller sekundär uppkoppling parallellt med 4G-teknik, den mest efterfrågade varianten av uppkoppling
VRRP med 4G router
Nästan vilken som helst av våra 4G- och 5G-routrar kan enkelt integreras med andra routrar. Om vi väljer en ytterligare standardiserad nätverksrouter ansluten till SATELs IP-modem ovan så får vi två vägar för kommunikationen. Genom att båda routrarna använder VRRP kan en diversifierad infrastruktur skapas till en minimal kostnad vilket ger en hög driftskontinuitet.
Konfiguration av VRRP
Beroende på enhet ser inställningarna litet olika ut men i allmänhet är det bara ett fåtal parametrar som skall anges i respektive router:
Enhetsbenämning eller namn (för att särskilja routrarna)
LAN IP-adress
LAN nätverksmask
VRRP ID (identifierar routergruppen)
VRRP IP-adressen till den virtuella routergruppen
Prioritet (avgör vilken router som blir master)
VRRP är relativt enkelt att ställa in. En del routrar har också möjlighet att använda VPN över VRRP-anslutningar, konfigurera timeout innan en master anses ha fallerat samt andra avancerade funktioner, men ovanstående är grundfunktionerna.
Övervakning av VRRP
De flesta routrar som stöder VRRP har också stöd för SNMP, ett standardprotokoll för övervakning av nätverksenheter. Med SNMP kan ett övervakningssystem upptäcka om VRRP-mastern fallerar och snabbt larma driftpersonal.
Många routrar kan dessutom skicka e-postlarm via SMTP när VRRP-status ändras. En annan möjlighet är att använda en routerövervakningsprogramvara som triggar ett meddelande om VRRP-mastern går ned. Övervakningssystemet kan då meddela ansvarig operatör så att felsökning och åtgärder kan påbörjas.
Är det driftskontinuitet du söker och hög tillgänglighet är viktigt? Då skissar vi gärna på en lösning åt dig, hör av dig via kontaktformuläret nedan.
