Puckantenn 4G · WiFi · GNSS -Teltonika PR1KCS28
444,00kr Ex.moms
PR1KCS28 är en kompakt antenn med tre separata antennelement – en smidig lösning för uppkoppling via LTE och WiFi samt exakt GNSS-positionering. Den täcker flera teknikområden i en och samma diskreta antennkapsling.
1 x LTE
1 x WiFi
1 x GNSS
Inklusive kablar
4 i lager
Kompakt kombinationsantenn med tre tekniker

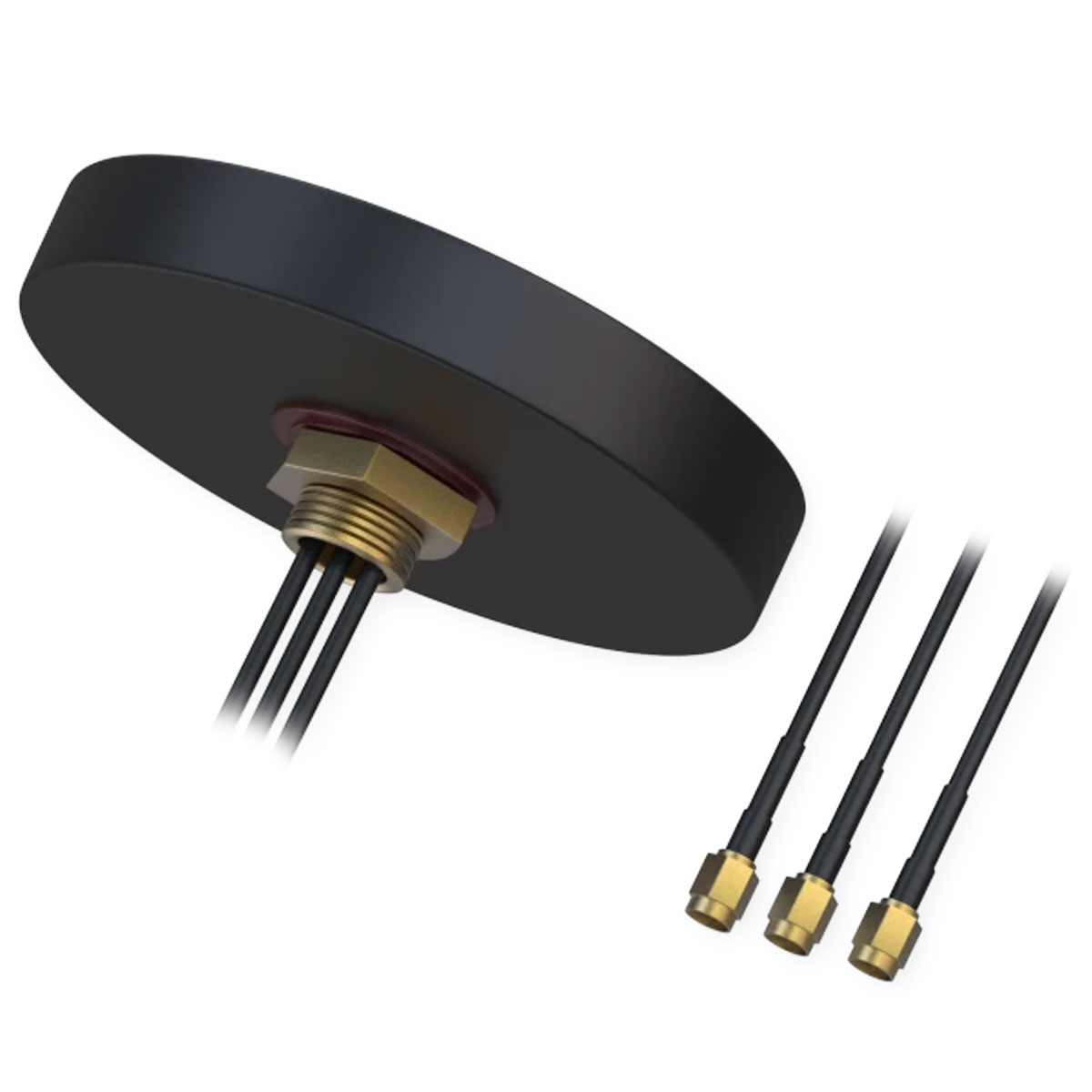

PR1KCS28 monteras genom en gängad genomföring och levereras med tre fastmonterade lågförlustkablar, samtliga med SMA- eller RP-SMA-kontakter. Den runda kapslingen i ABS-plast är UV-tålig och skyddad enligt IP67 (exklusive kabelanslutningen). Antennen fungerar i temperaturer från -40 till +85 °C.
De tre antennelementen har optimerats för respektive frekvensområde: LTE, WiFi och GNSS. GNSS-elementet har aktiv förstärkning, vilket ger god känslighet även i utmanande miljöer.
Antennen har tre lågförlustkablar, samtliga med SMA kontakter – färdiga att koppla in direkt vid installation, kabellängden är 3 meter. Antennen är rundstrålande med en antennvinst på upp till 3,5 dBi för 4G.
| Passar för bland annat*) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 700 MHz | 800 MHz | 900 MHz | 1800 MHz | 2100 MHz | 2400 MHz | 2600 MHz | 3600 MHz | ||
| 5G | |||||||||
| 4G | |||||||||
| WiFi | |||||||||
| *) Fullständig uppgift om frekvenser finns under teknisk specifikation | |||||||||
| Ovanstående specifikationer kan ändras utan föregående information | |||||||||
Detta är en enklare puckantenn som inte skall jämföras med exempelvis puckantennerna i GPA-serien, men är täckningen på platsen god kan den vara ett fullgott alternativ.
Liknande produkter
-
Den här produkten har flera varianter. De olika alternativen kan väljas på produktsidanGPA13 -MIMO-puckantenn för 4G/5G
En smidig puckantenn med MIMO, det vill säga dubbla antennelement som passar både 4G och 5G. En antenn perfekt för montering på fordon, kapslingar och betalningsautomater. En antenn som...Prisintervall: 692,00kr till 695,00kr Ex.moms -
Den här produkten har flera varianter. De olika alternativen kan väljas på produktsidanGPA16 4G/5G-puckantenn med GPS
Kompakt puckantenn med två antennelement för 4G/5G samt GPS och GLONASS. Tre antennelement i en kompakt design för fordonsinstallationer eller fasta installationer där GPS-signalen används för tidssynkronisering till exempel....Prisintervall: 798,00kr till 899,00kr Ex.moms -
GPA19 4G/5G, GPS och wifi
Kompakt puckantenn med ett antennelement för 4G/5G (ej 3,4-3,8 GHz), ett wifielement för 2,4 GHz samt ett antennelement för GPS och GLONASS. Tre antennelement i en kompakt design...887,00kr Ex.moms
| Teknisk specifikation puckantenn PR1KCS28 | |
|---|---|
| Frekvensområde (LTE): | 617–960 / 1710–2690 MHz |
| Antennvinst (LTE): | 3,5 dBi |
| VSWR (LTE): | ≤ 1,5 |
| Frekvensområde (WiFi): | 2350–2500 MHz |
| Antennvinst (WiFi): | 2,5 dBi |
| VSWR (WiFi): | ≤ 1,5 |
| Frekvensområde (GNSS): | 1575–1610 MHz |
| GNSS-vinst: | 28 dBi |
| Brusfaktor (GNSS): | 1,5 dB |
| VSWR (GNSS): | ≤ 1,5 |
| Strömmatning (GNSS): | 2,7–5,0 ± 0,5 VDC, <15 mA |
| Impedans: | 50 ohm |
| Polarisation: | Linjär (LTE/WiFi), RHCP (GNSS) |
| Strålningskaraktär: | Rundstrålande |
| Dimension: | Ø 80,5 x 15,2 mm |
| Material (kapsling): | ABS-plast |
| Kapslingsklass: | IP67 (exkl. kabelutgång) |
| Kontakter: | 1 x SMA hane (LTE), 1 x SMA hane (GNSS), 1 x RP-SMA hane (WiFi) |
| Montering: | Gängad genomföring med mutter |
| Vikt: | 215 ± 10 g |
| Ovanstående specifikationer kan ändras utan föregående information. | |

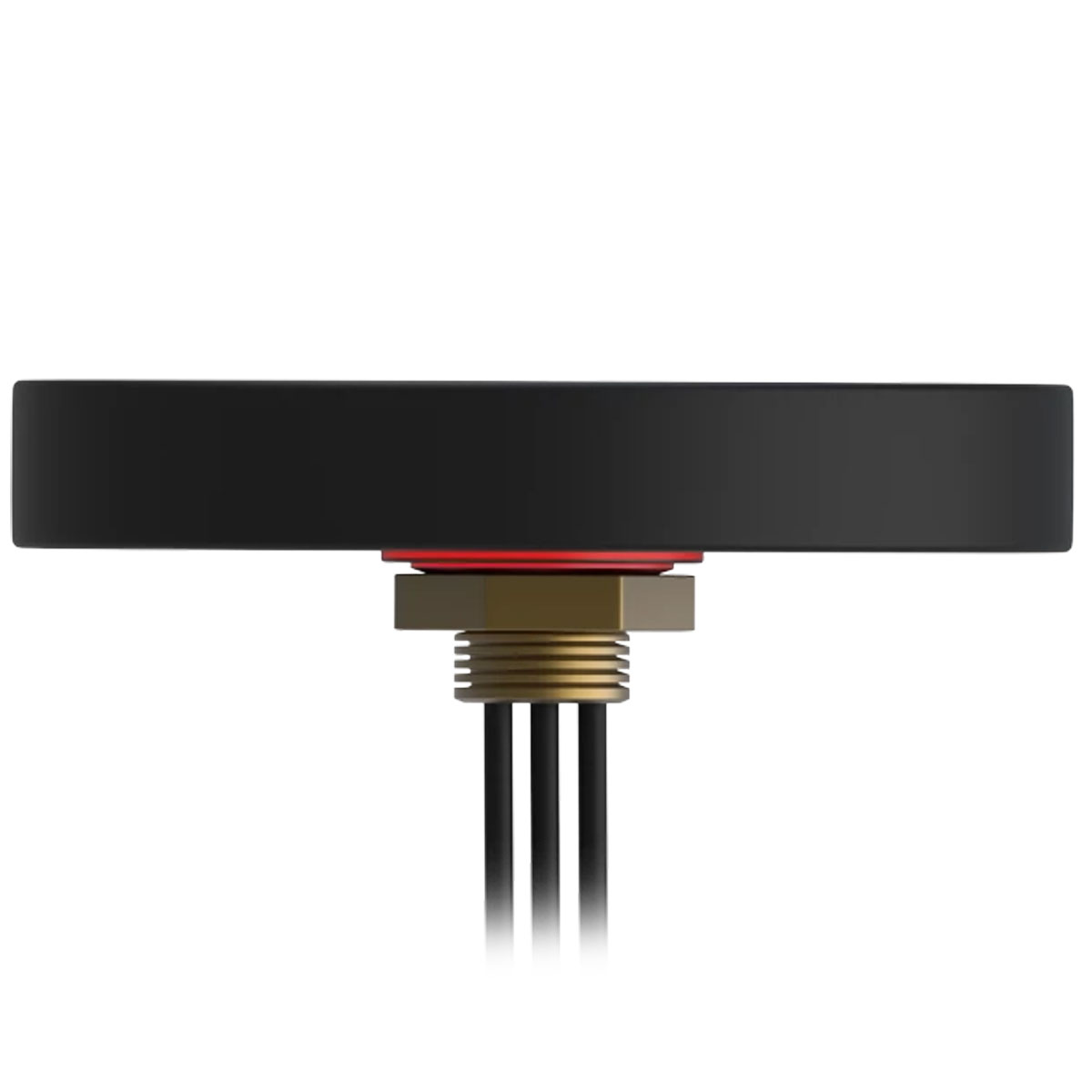

1. Antennen monteras i ett 28 mm monteringshål och den gängade delen har en M27 gänga. Antennen kan monteras genom underlag med upp till 10 mm materialtjocklek.
2. Dra endast muttern med handkraft. Det räcker för att täta mot underlaget och antennen uppfyller då IP67. Inga ytterligare tätningar behövs.
3. Antennen fungerar även utan jordplan men med jordplan blir funktionen litet bättre.
4. Vill du montera två puckantenner intill varandra rekommenderar vi att de monteras med ett avstånd på mer än 15 cm från varandra.
