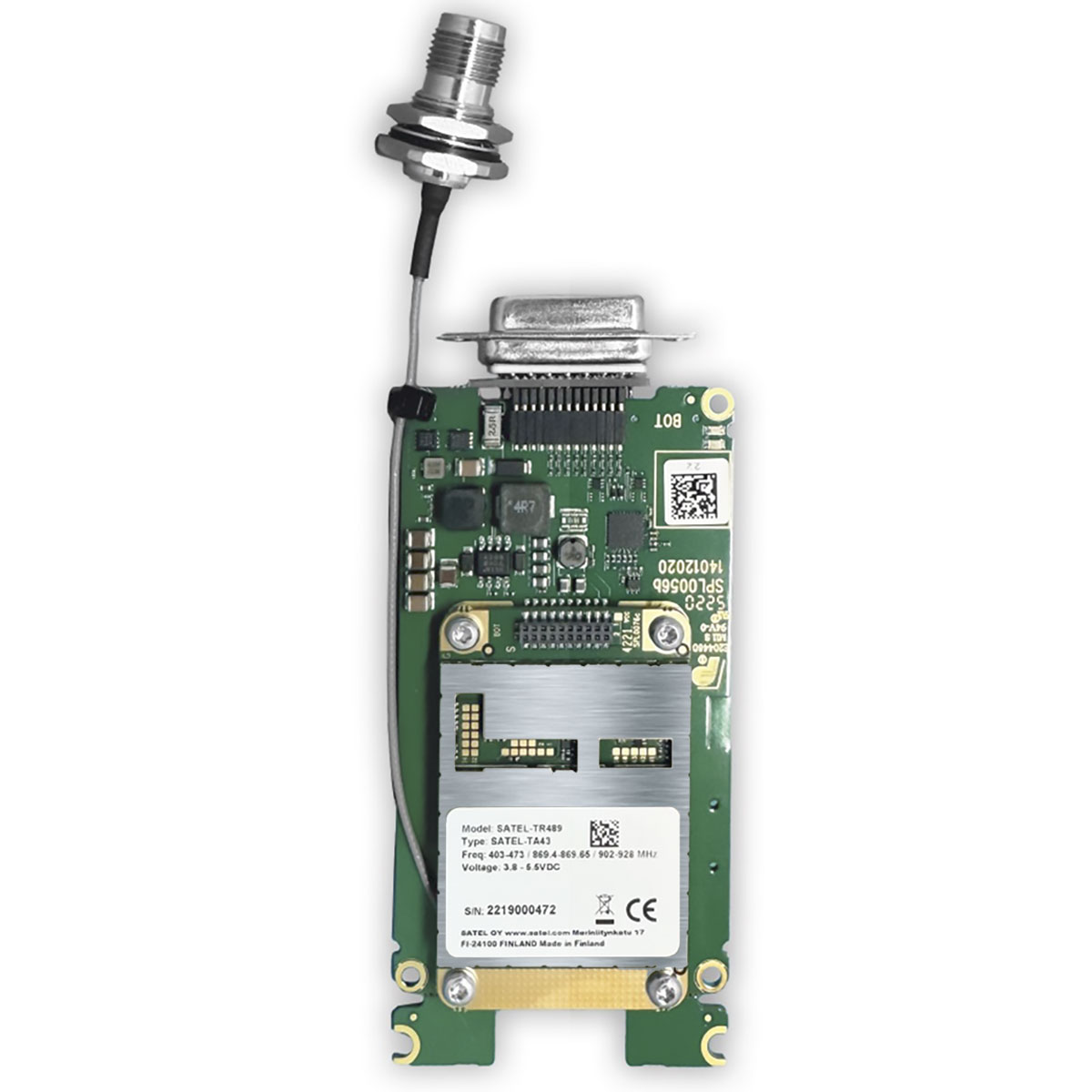

SATEL-B2 moderkort

Moderkort för enkel integration

SATEL-B2 är kompatibel med flera av SATELs modulära radioprodukter, inklusive TR4+, TR489, TR49, TR300 och M3-TR9. Kortet reglerar spänningen från 7 till 27,5 VDC och förser modulen med både ström och seriell kommunikation. Tillsammans med medföljande kylblock och monteringsmaterial är det redo att monteras direkt i din kapsling.

SATEL-B2 ger utvecklare frihet att anpassa antennanslutningen efter behov. Stöd finns för u.FL till TNC, BNC, SMA, MCX eller MMCX, beroende på applikation och krav. Kylningen hanteras med värmeöverföringsblock både mellan moderkort och radiomodul samt mot yttre konstruktion.

Med sitt tydliga fokus på integration och global användning, blir SATEL-B2 en viktig del i lösningar där pålitlig radiokommunikation är avgörande – oavsett om det gäller smarta system, mätning, maskinstyrning eller marina tillämpningar.

SATEL-B2 levereras utan kapsling, redo att integreras direkt i egen elektronik eller kapsling. Kortet är utformat för att rymma radiomoduler ur SATEL-familjen och passar bland annat TR4+, TR489, TR49, TR300 och M3-TR9. Det avskärmade gränssnittet mellan kort och modul ger ett robust RF-beteende med låg störkänslighet, även i utmanande miljöer.

B2-moderkortet reglerar inspänningen till radiomodulen och erbjuder tydliga anslutningar för RS232-kommunikation, GPIO och strömförsörjning. Samtidigt möjliggör konstruktionen god värmeavledning – både mellan kort och modul samt mot omgivande mekanik – tack vare medföljande kylblock.

Eftersom SATELs radiomoduler redan är typgodkända för EU och FCC-marknader underlättas godkännande av slutprodukten. I många fall krävs endast begränsade kompletterande mätningar, vilket sparar både tid och kostnader i produktutvecklingen. För marknader som omfattas av FCC-krav kan en förcertifierad modul användas utan kompletterande mätningar medan område som omfattas av CE-märkning behöver ett godkännande för hela produkten.

SATEL-B2 ger dig friheten att välja antennanslutning beroende på miljö och kapsling. Antennkabel med u.FL-kontakt ansluts direkt till modulen och kan enkelt anpassas till TNC, BNC, SMA, MCX eller MMCX med en adapterkabel.

Tre varianter – samma tillförlitlighet

SATEL-B2 finns i tre olika utföranden beroende på hur moderkortet ska anslutas och monteras i din utrustning. Samtliga varianter levereras med kylblock och skruvar för enkel fastsättning av radiomodulen, och samtliga är konstruerade för att fungera med 7–27,5 V matningsspänning.

MP1 har en horisontell 26-polig stiftkontakt
MP2 har samma kontakt som MP1 men med D15-adapter
MP3 har en vertikal 26-polig stiftkontakt

Valet av variant styrs av utrymme, kapslingslösning och önskad anslutning till extern elektronik. MP1 och MP3 kopplas via 26-poligt stift medan MP2 förenklar integration med D15-kontakt.

Oavsett modell får du en stabil grund för integrering av SATELs radiomoduler – med säker fastsättning, värmeavledning och elektrisk anslutning.
