SATEL MCCU-20
RTK via LTE/UHF
Inbyggd NTRIP
RS-232 för maskinstyrning
IP67/IP69K och kompakt format
RTK-transceiver med dubbla tekniker för tuffa miljöer

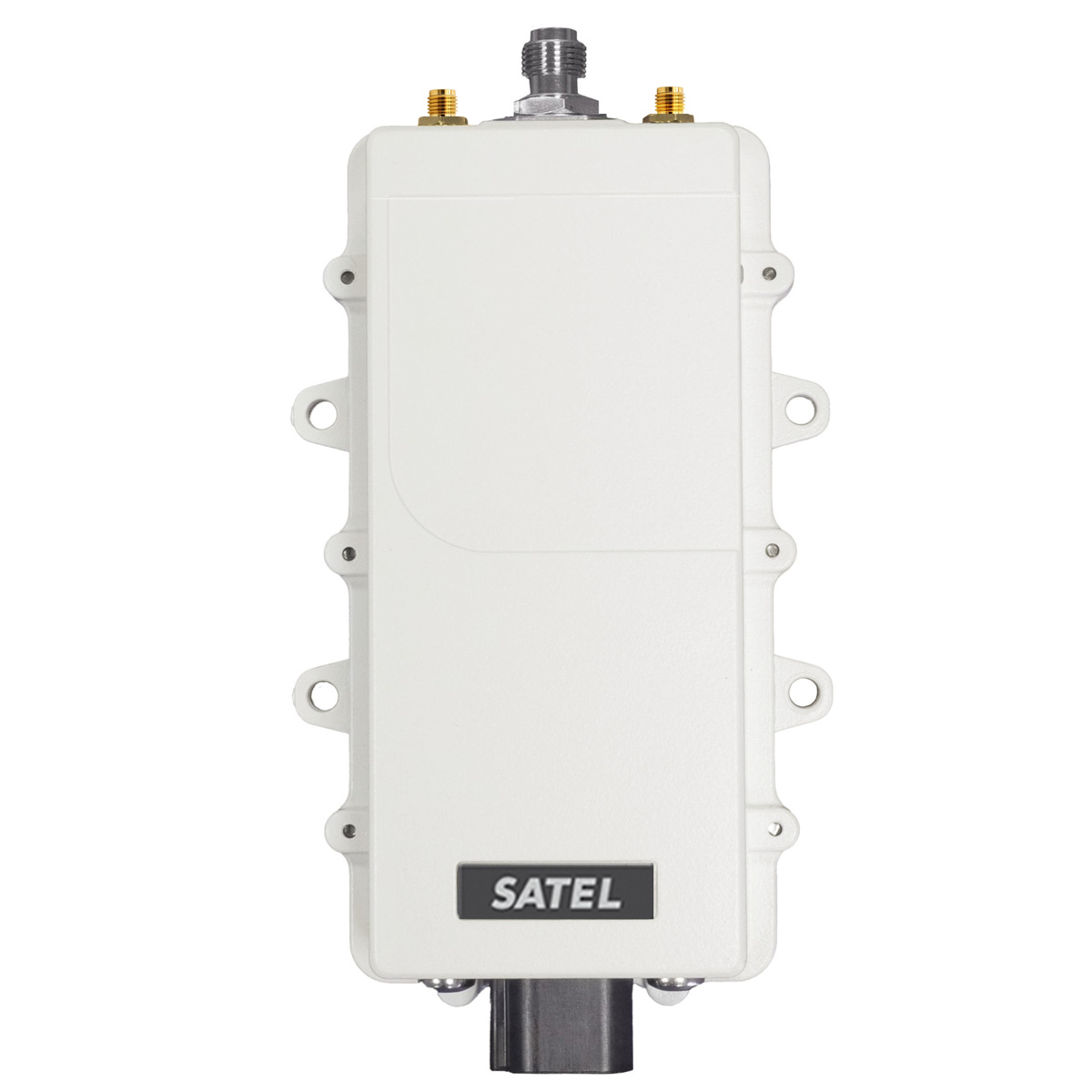

SATEL MCCU-20 kombinerar LTE och UHF-radio i ett kompakt format, så att du alltid kan ta emot korrektionsdata oavsett täckning. Via NTRIP över mobilnätet, eller via UHF från en lokal basstation, skickas RTCM-data direkt till maskinstyrningssystemet via RS-232.
Alltid uppkopplad – oavsett miljö

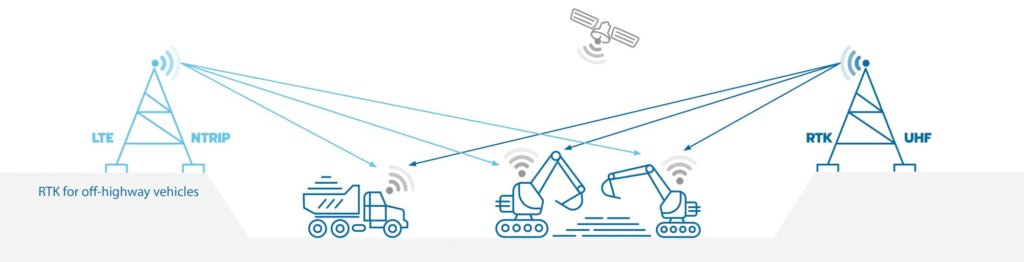

MCCU-20 växlar sömlöst mellan LTE och UHF – så att fordon och maskiner kan ta emot RTK-data även i områden utan mobiltäckning. Den är idealisk för miljöer med varierande infrastruktur, som arbetsplatser utanför tätort, skog eller berg.
Redo för maskinstyrning och RTK i fält
MCCU-20 är konstruerad för att integreras med RTK-system i maskinstyrning. Enheten har RS-232-utgång för direkt anslutning till styrsystem och GNSS-mottagare, och stödjer RTCM 2.x och 3.x. Den inbyggda NTRIP-klienten gör att korrektionsdata kan tas emot via LTE – ett perfekt alternativ där UHF inte räcker till.
UHF-radio för lokalbaserade nät

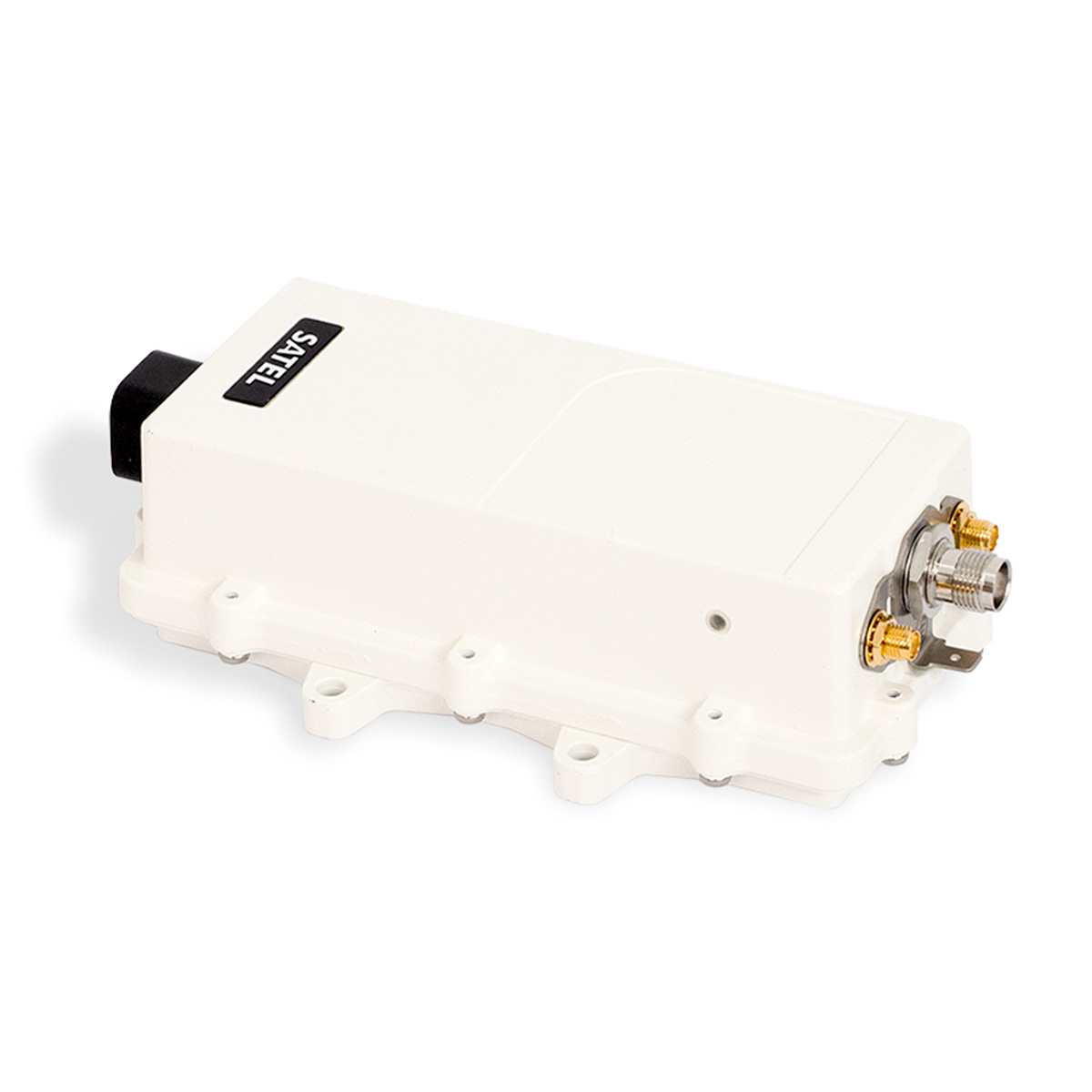

Med den integrerade UHF-radion (403–473 MHz) kan MCCU-20 ta emot data från basstationer inom det egna området. Enheten är kompatibel med SATELs beprövade radiomoduler och har en TNC-kontakt för extern antenn.

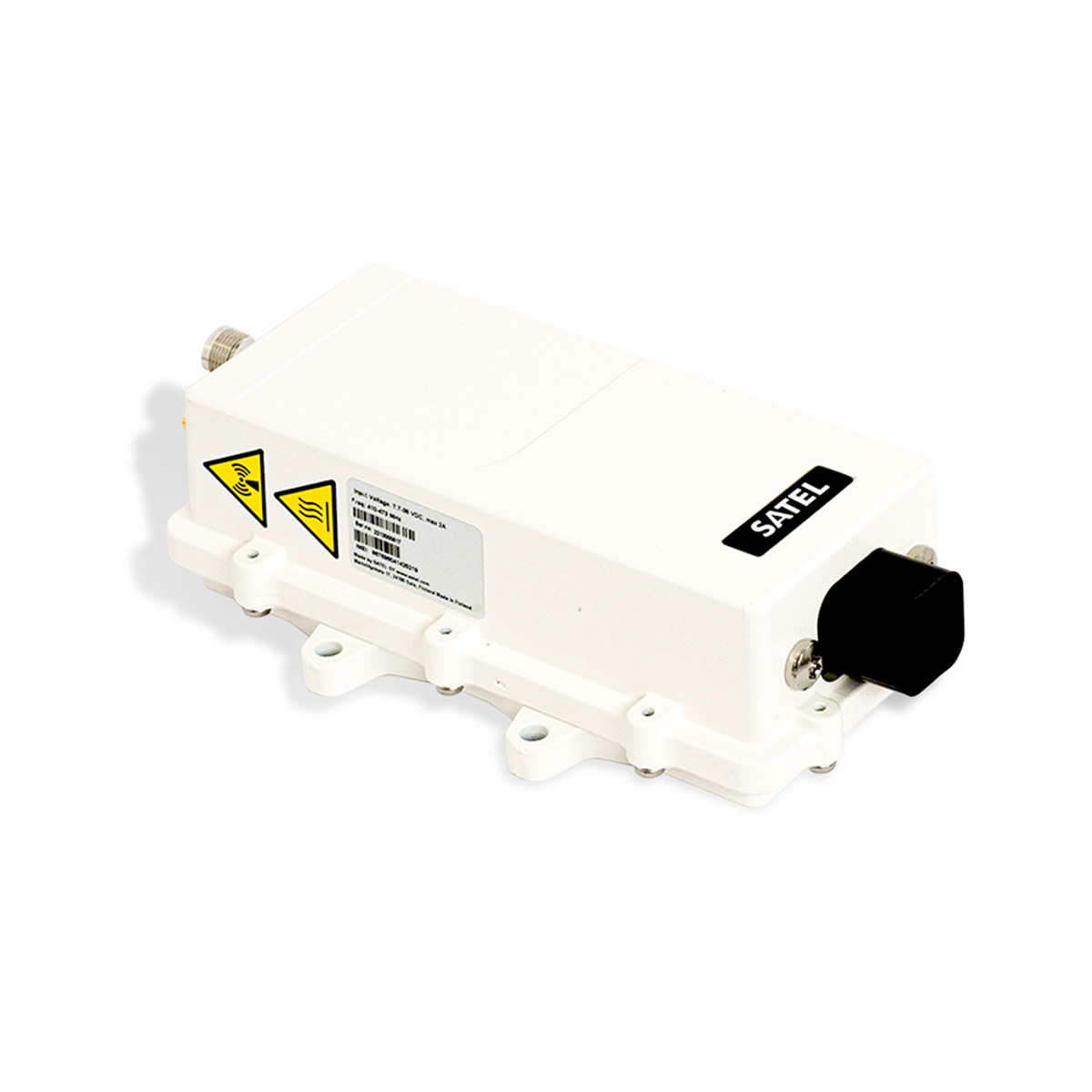

Robust kapsling för tuffa miljöer
Den vibrations- och stöttåliga kapslingen (IP67/IP69K) gör MCCU-20 lämplig för montering direkt på fordon, maskiner eller i fält. Den fungerar i temperaturer från –30 till +70 °C och har tydliga lysdioder som visar status för ström och kommunikation.

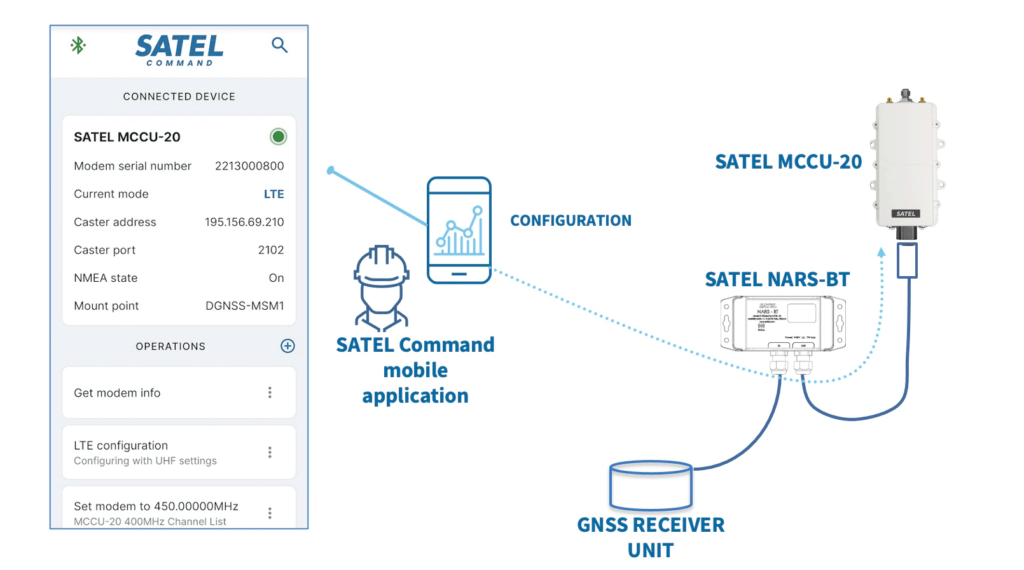

Snabb konfiguration – i dator eller mobil
SATEL MCCU-20 kan konfigureras både via dator och mobil – beroende på vad som passar bäst i fält.
För PC används SATEL NARS, en USB-till-RS-232-adapter med tillhörande Windows-programvara. Där ställer du in LTE-anslutning, väljer NTRIP-tjänst och sätter upp UHF-parametrar.
Alternativt används tillbehöret SATEL NARS-BT för trådlös konfiguration. Det är en Bluetooth-adapter som kopplas till enhetens seriella port och används tillsammans med SATEL Command – en kostnadsfri app för iOS och Android.
Oavsett metod kan du spara olika profiler i enheten, vilket förenklar installation i varierande miljöer.
Enheten har låg strömförbrukning och stödjer både extern och intern SIM-lösning (eSIM), vilket förenklar installation och drift i projekt där SIM-byten ska undvikas.
Liknande produkter
- Out of Stock
SATEL MCCU-30
SATEL MCCU-30 är en mångsidig och robust multi-bandfordonsrouter som erbjuder pålitlig uppkoppling i tuffa miljöer. Den kombinerar smart flera trådlösa teknologier som LTE, Wi-Fi, UHF och Bluetooth, allt i...
| Teknisk specifikation SATEL MCCU-20 | |
|---|---|
| Kommunikation | |
| Mobilnät | LTE Cat 1: B1/B3/B7/B8/B20/B28 |
| UHF-radio | 403–473 MHz, 12.5 / 25 kHz kanalbandbredd, 1 W / 2 W / 5 W |
| RTK-format | RTCM 2.x, RTCM 3.x |
| RS-232-port | 1 x seriell, 5-polig M12 (TX/RX/GND + ström) |
| Strömförsörjning | |
| Matningsspänning | 9–36 VDC |
| Strömförbrukning | Typiskt 1.5 W (LTE), max 8.5 W (UHF sändning) |
| Anslutningar | |
| SIM-kort | Nano-SIM + eSIM (inbyggt) |
| Antennkontakter | 2 x SMA (LTE, GNSS), 1 x TNC (UHF) |
| Statusindikering | LED för ström, LTE, UHF, dataöverföring |
| Miljö och mekanik | |
| Drifttemperatur | –30 °C till +70 °C |
| Skyddsklass | IP67 / IP69K |
| Kapsling | Aluminium, pulverlackerad |
| Dimensioner | 140 x 125 x 40 mm |
| Vikt | Ca 750 g |
| Montering | 4 st M5-gängor (baksida), maströr eller fäste |
| Certifieringar och säkerhet | |
| Standarder | CE, RED, RoHS |
| Skydd | Överspänningsskydd, ESD-skydd på alla portar |
| Ovanstående specifikationer kan ändras utan föregående information. | |
