Överför I/O-signaler via LTE

4G och LTE lämpar sig för överföring av data då det har mycket korta svarstider, utöver att överföringshastigheten är snabb. Ett exempel på användningområde som har en smal publik men som är användbar är överföring av seriell data, som RS-232, via 4G. Använder man en router som Advantech LR77 så kan man använda en av routerns expansionsportar till seriell data, och fortfarande använda ethernetporten till annat.

En tillämpning är överföring av I/O via 4G, SATEL tillverkar en bra I/O-överföringsmodul, I-LINK, som har RS-232 port. I-LINK har digitala och analoga I/O, dessutom går den att bygga ut med pulsingångar och pulsräknare. Vi testade att koppla upp I/O-överföring med I-LINK100 kopplade till Advantechs 4G router, en punkt till punkt förbindelse över 4G med I/O med andra ord.
På klientsidan är I-LINK100 kopplad med Advantechs RS-232 kabel till routerns port1 där vi har satt i ett expansionskort i routern. På serversidan ser det likadant ut inkopplingsmässigt.

Klientsidans RS-232 port kopplar upp sig mot serversidans simkorts IP adress och IP port, efter det är kommunikationen tvåvägs så även serversidan kan sända.

LR77 kopplad till I/O
2 x I-LINK100
2 x Advantech LR77 v2
Kablar och adapters
2 x SIM-kort

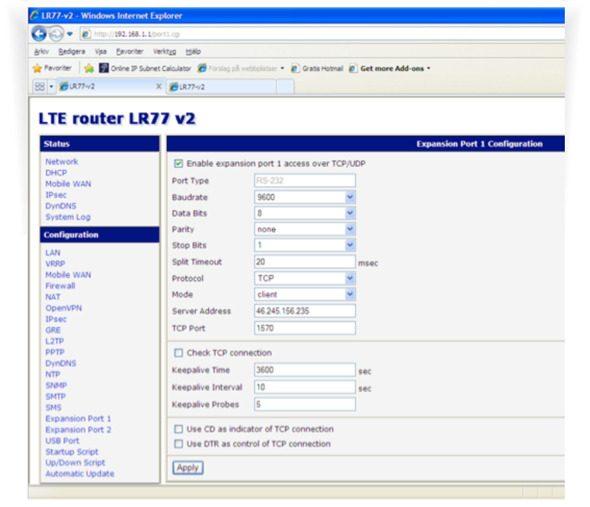

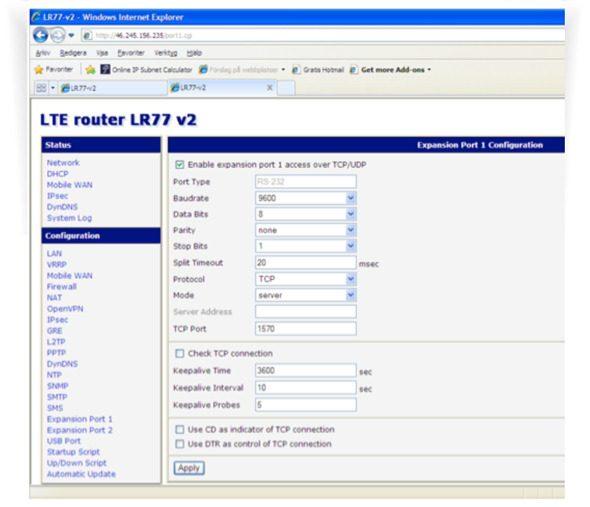

Bildskärmsdump konfigurationKonfigurera RS-232

I realiteten så fungerar kommunikationen blixtsnabbt, en aktiverad ingång löser ut en utgång på mottagarsidan.

Det finns även andra tillämpningar där I-LINK100 och 4G router eller 3G router är tänkbara som vi inte testat. På ena sidan skulle man kunna byta ut en I-LINK mot övervakningsprogrammet PC-Pro för att styra och mäta. Man skulle också kunna tänka sig att koppla en MODBUS-kompatibel version av I-LINK 100 till en 4G router och i routern lägga in en mjukvarumodul som konverterar till MODBUS TCP och skickar till överordnat MODBUS-system. Som du förstår så är det i mångt och mycket fantasin som sätter gränserna vad som går att göra och inte.

I/O-omvandlare radiomodem
LR77v2 ruggad router

4G router LR77 v2

LR77 v2 router är en 4G router med möjlighet att ansluta I/O och RS-232 genom tillägg av expansionskort.

4G-router

I/O-expansionsenhet med digitala och analoga I/O-portar

I/O-överföring

I/O-omvandlare med RS-232 port och MODBUS-kompatibilitet, enkelt sätt att omvandla I/O till RS-232.

I/O-överföring
