En vågs frekvens är omvänt proportionell mot våglängden, ju lägre frekvens desto längre våglängd alltså. Detta förhållande mellan frekvens och radiovågornas längd följer med i hela frekvensskalan.
För ett radiosystem som arbetar på frekvensen 450 MHz är radiovågorna längre än ett radiosystem på 900 MHz. Det är inte bara våglängden som ökar ju lägre frekvensen är utan även antennens längd. En antenn på 150 MHz är cirka 3 gånger längre än en antenn på 450 MHz och en antenn för 450 MHz är därmed ungefär dubbelt så lång som en antenn för 900 MHz.
Det finns en formel för att räkna ut radiovågornas längd på en specifik frekvens.
Denna lyder enligt följande:
l=längd i meter
frek=frekvens i MHz
Behöver antenner jordplan?

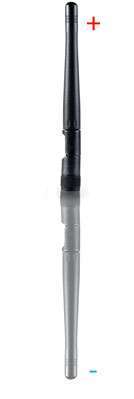

En radiosändare avger en växelström som svänger i takt med sändarens frekvens, en ström som är som kraftigast i antennens mitt. En antennkrets har dessutom en plus-och en minuspol. Bäst fungerar antennen om den är av en halv (eller hel) våglängd med det förekommer även kortare antenner av typen 1/4-våg. Dessa får då inte en naturlig + och minussida utan för att kompensera för detta krävs ett jordplan för att komma i resonans.
Vid montering på icke ledande material som fordon med tak av glasfiber eller apparatskåp krävs ett jordplan om en 1/4-vågsantenn ska användas. Ett jordplan är en ledande yta som fungerar som en del av antennen. För att fungera som ett jordplan måste den ledande ytan vara minst en fjärdedel av våglängden av radiovågorna för den aktuella frekvensen. Jordplanet behöver inte vara kontinuerligt, trådar kan fungera som jordplan vilket förekommer på en del så kallade GP-antenner.
Jordplanet är väldigt stort för riktigt låga frekvenser och då kanmark eller vatten fungera somjordplan. För högre frekvenser (från VHF och uppåt) kan jordplanet vara mindre, metallen på ett biltak eller ett apparatskåp i metall kan fungera som ett jordplan för sprötantenner.
Om vi ställer en 1/4-vågsantenn på en korrekt dimensionerad plåt så kommer antennen att fungera som om den vore en halv våglängd lång och fungera optimalt. En sprötantenn monterad så har ett strålningsmönster som är identiskt med en dipolantenn.

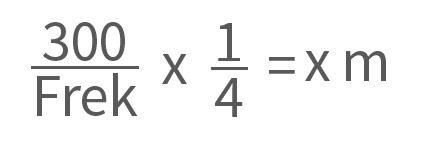

Det är viktigt att tänka på att jordplanet ska ha god ledningsförmåga, motstånd i jordplanet avleder ström från sändaren och minskar effekten. Sedan måste jordplanet vara korrekt dimensionerat, du kan själv räkna ut storleken med hjälp av formeln nedan:
x=jordplanets dimension i meter
frek=frekvens i MHz
Jordplansfria antenner
Det finns rundstrålande antenner som inte behöver jordplan, det kan röra sig om antenner som 1/2-vågsantenner, dipolantenner eller så kallade GP-antenner.
Dipolantenner strömmatas från mitten och antennen består normalt av två 1/4-vågs antennelement och dessa två element matas så att det skapas en plus-och minuspol automatiskt.
1/2-vågsantenner behöver inte något jordplan, dessa skapar automatiskt sin plus och minuspol utan jordplan.
GP, Ground Plane antenna, eller på svenska jordplansantenn är en antenn med ett antennspröt uppåt och tre eller flera tunnare spröt riktade snett nedåt. Denna antenn behöver inte jordplan då den har jordplanet inbyggt.
