ESIM252 konfiguration, inkoppling och felsökning

Komigång med ESIM252

ESIM252 kan konfigureras på följande sätt:
a) via SMS
b) via konfigurationsprogram och dator lokalt via USB-anslutning
c) via konfigurationsprogram och dator via mobilnäten

Vi rekommenderar starkt att du använder dig av en dator och konfigurationsprogrammet vid första konfigurationen. Med Eldes Config Tool (endast PC) ansluten via USB till din ESIM252 kommer du snabbt igång.

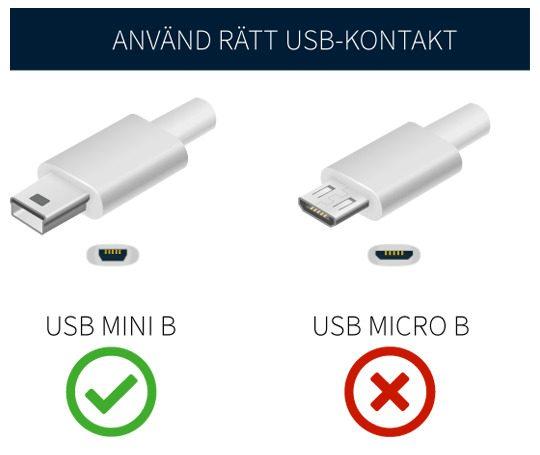

Vi förutsätter att du packat upp enheten, installerat dess antenn och ett SIM-kort som inte har någon PIN-kod aktiverad. (PIN-koden kan deaktiveras genom att sätta in SIM-kortet i en telefon och där slå av koden). Du behöver ett SIM-kort med storlek FF2. Spänningssätt sedan enheten, ESIM252 fungerar med både 10-24 VDC/10-24 VAC spänningsmatning. Ta fram en USB-kabel (USB Mini B) för att ansluta till enheten.

Installera programmet Eldes Config Tool på din dator, programmet kan du hämta här.

När du är klar med installationen, starta upp programmet för första gången. Anslut därefter din dator till ESIM252 via USB.

Väl detta är klart så bör nu se att vänstra delen av fönstret indikerar att den är ansluten till enheten, det skall växla från not connected till connected. Därefter klickar du på Open Configuration.

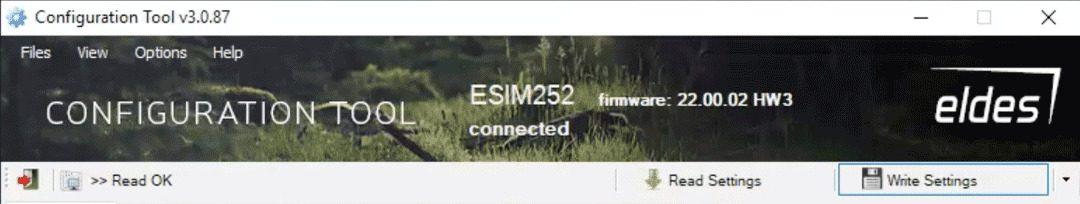

En sak som är bra att känna till är att måste spara inställningarna du gör till enheten genom att klicka på write settings som du hittar i överkant till höger i konfigurationsverktyget.

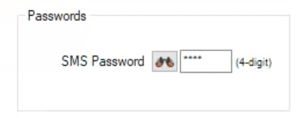

Det första du måste göra på startbilden du får upp är ändra är SMS password, annars går det inte att göra någon konfiguration. Välj en säker PIN-kod (1234 är inte en av de säkraste kombinationerna) och testa att klicka på write settings så du får upp vanan att spara.

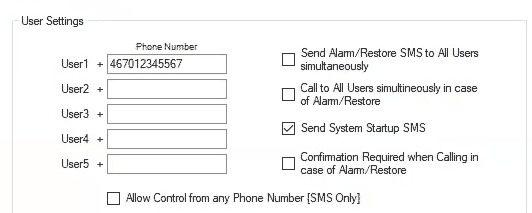

Lägg sedan in de behöriga användarnas telefonnummer som User1, User2 och så vidare. Skriv in numret med landskod och utan inledande nolla. Bocka i ”Send System Startup SMS”. Glöm inte att spara.

Vill du på ett enkelt sätt kontrollera att enheten skickar SMS, lägg in ditt nummer som User1 och starta om enheten så får du ett SMS vid uppstart.

Enheten skickar SMS med statusmeddelanden, detta är ett bra sätt att både få en indikation att enheten är igång, att SIM-kortet fungerar och gör det enklare att hålla koll på att allt är som det skall. En annan aspekt är att GSM basstationer tenderar att logga ut enheter som är inaktiva länge. Periodiska meddelanden gör så att enheten initierar kontakt med basstationen med jämna mellanrum.

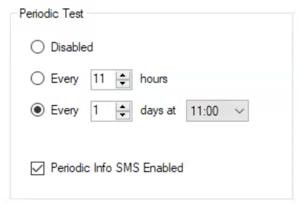

Under Periodic test aktiverar du detta och vi rekommenderar att du anger ett klockslag och intervall som passar dig.

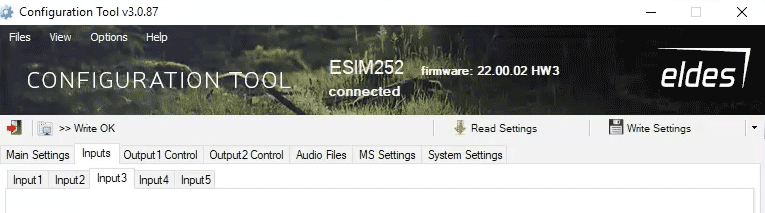

Under flikarna Inputs och Outputs ställer du in de olika funktionerna för att styra ingångar och övervaka sensorer. På fliken audio files kan du lägga in ljudfiler som kan användas som talade larmbesked.

Vi rekommenderar att du avslutar med två inställningar på fliken system settings. Den ena är att du kan ange att alla SMS från oregistrerade nummer skickas vidare till User1. Det gör att om din operatör skickar ett meddelande eller om någon obehörig försöker styra enheten så får den första användaren dessa SMS vidarebefordrade.

Den andra inställningen du bör göra under fliken system är att lägga in operatörens APN så att du kan fjärransluta till enheten via mobilnäten för konfiguration. Observera att olika operatörer har olika APN och vissa organisationer och företag har sitt eget APN i operatörens nät. Skall du fjärransluta till enheten vid ett senare tillfälle, kontrollera då att allt blir rätt och testa när du är i närheten av din enhet.

Först och främst, tänk på att sim-kortet som sitter i enheten måste vara laddat med surf (kontantkort) eller vara aktiverat för surf (abonnemang) för att fjärruppkopplingen ska fungera.

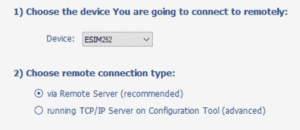

Starta ConfigTool, klicka ”Remote Connection Setup” och välj din enhet i listan. Under ”Remote connection type” välj ”Remote Server” och följ instruktionerna. Du kommer att vägledas genom ett par steg för att initiera kommunikationen via GPRS men väl ansluten så kommer du att kunna ställa in alla parametrar som om det vore lokalt via USB.

Ett tips: ett vanligt fel om SMS inte fungerar är SMS-formateringen, i manualen anges alla SMS kommandon med understreck, dessa ska alltid ersättas med blanksteg. Å, ä eller ö får heller inte användas. Fungerar det inte i alla fall? Se även till att PIN-koden är avstängd samt att SMS-password ändrats.

Styr en utgång

Vill du veta att din enhet svarar på kommandon så är en bra funktionskontroll att styra utgång 1, det gör du med följande kommando via SMS:
XXXX C1:ON
Byt ut XXXX mot din SMS-kod och glöm inte mellanslaget mellan koden och C1:ON.

Starta om enheten

Skicka ett SMS till ESIM252 med följande kommando:
XXXX RESTART
Där XXXX är ditt SMS-password. Enheten svarar när den startar om, det kan ta ett par minuter.

Manualen är fylld av bra tips på andra användbara SMS-kommandon, vi har också en manual på svenska med de vanligaste SMS-kommandona.

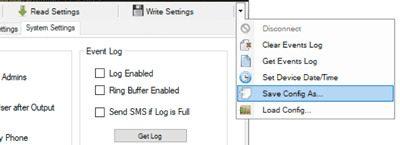

Tänk på att vid fabriksåterställning går all konfiguration förlorad, dock kan du först spara ned allt du behöver. För att spara ned och läsa in konfiguration finns det en undermeny till höger om ”Write Settings”. Välj där att spara din konfigurationsfil på en bra plats.

Att fabriksåterställa enheten bygger på att du måste öppna den, alltså måste du vara på plats för att kunna lösa det.

1. Koppla bort strömmatningen och öppna kapslingen med en skruvmejsel.

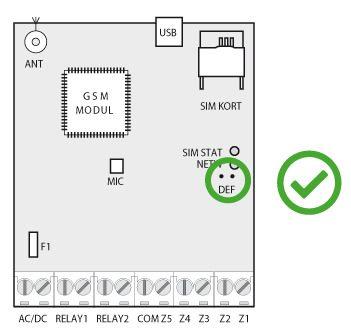

2. Kortslut DEF-pinnarna med medföljande bygel
3. Strömsätt enheten i 7 sekunder
4. Koppla bort strömmen och ta bort bygeln
5. Enheten är nu återställd

Skulle du ha ytterligare frågor så kontakta vår support, vi svarar löpande på frågor via vår helpdesk. Om du har frågor innan köp så slå oss en signal på 08-6594300 eller kontakta oss via chatten eller kontaktformuläret längst ned på sidan.

Till vårt supportformulär

Q: Hur konfigurerar man esim252?
A: ESIM252 kan konfigureras a) via SMS, b) via konfigurationsprogram och dator lokalt via USB eller c) via konfigurationsprogram och dator via mobilnäten

Q: Hur ändrar jag SMS-password för ESIM252?
A: Ladda hem programmet Config Tool och ändra lösenordet med programmet. Har du tappat bort koden måste du fabriksåterställa din enhet.

Q: Hur många användare kan man ha i ESIM252?
A: Du kan lägga in upp till fem användare i ESIM252

Q: Hur många ingångar har ESIM252?
A: ESIM252 har fem ingångar.

Q: Hur många utgångar har ESIM252?
A: ESIM252 har två utgångar.
