ESIM252 är en kompetent produkt för fjärrstyrning och övervakning via SMS. Utgången är dimensionerad för en last på upp till 24 VDC/1 A eller 125 VAC/0,5 A. Ofta behövs dock större laster, då behöver du komplettera med ett externt relä.

I vårt sortiment finns både reläer och kontaktorer för de mest förekommande situationerna, passa på att komplettera med reläer på en gång när du beställer antenner eller nätaggregat till din ESIM252.

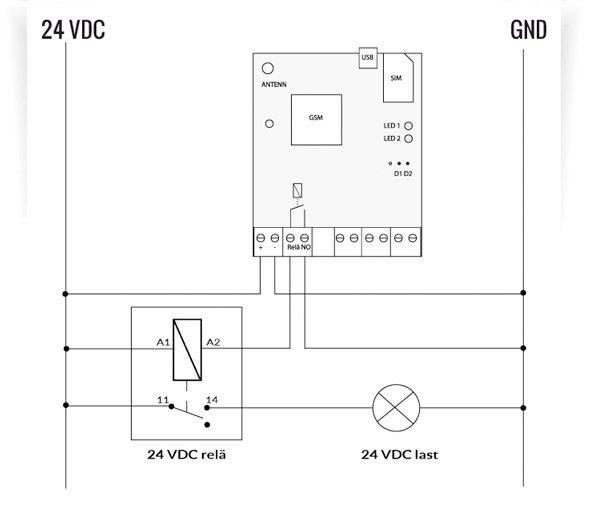

Här nedan kan du se hur man kopplar in ett relä i en applikation där tanken är att styra en 24VDC last med större belastning än utgången klarar av. Om du söker andra lösningar så har vi en del andra exempel med tillhörande elscheman, fråga oss!

Steg 1: Anslut plint A1 på reläet till spänningsmatning med + 24 VDC.

Om du redan har en 24 VDC matningsspänning till ESIM252 kan du använda den till att spänningsmata reläet också.

Steg 2: Anslut plint A2 på reläet till ESIM252s inbyggda reläs ena utgångsplint.
Steg 3: Anslut ESIM25s andra reläutgång till jord.

Det kan kännas märkligt att vi inte specificerar exakt utgång, men det spelar ingen roll vilken utgång du använder ovan, det blir rätt oavsett.

Steg 4: Anslut plint 11 på reläet till +24 VDC.
Steg 5: Anslut plint 12 eller 14 på reläet till den 24 V last du vill påverka.

Om du vill styra lasten så att den är aktiv när utgången är aktiv/ON (när reläet draget) så kopplar lasten till reläets plint 14. Om du istället vill att lasten skall aktiveras när utgången är passiv/OFF (när reläet inte är draget) så kopplar du istället lasten till plint 12. Reläet vi tillhandahåller klarar upp till 12A belastning du kan styra både 12 VDC, 24 VDC eller 230 VAC laster med det.
Inkoppling av relä till ESIM251

Koppla reläer till ESIM251
GSM-styrning och larm

ESIM252

ESIM252 GSM-sändare och SMS-larm med fem ingångar och en utgång.

Fjärrstyrning GSM

Enfasrelä

Enfasrelä

Ett interfacerelä för inkoppling enligt ovanstående beskrivning.

Relä till ESIM251
