Reläinkoppling, trådlöst reläkort, expansionskort ESIM364

EW1 är ett trådlöst expansionskort till GSM-larm ESIM364. Det, och den batteridrivna versionen, EW1B, kan anslutas till yttre reläer för styrning av större laster.

I vårt utbud finns passande reläer och det är dem vi utgått från i vår beskrivning. Vi går i exemplet nedan igenom hur du kopplar ett relä till utgången på EW1B.

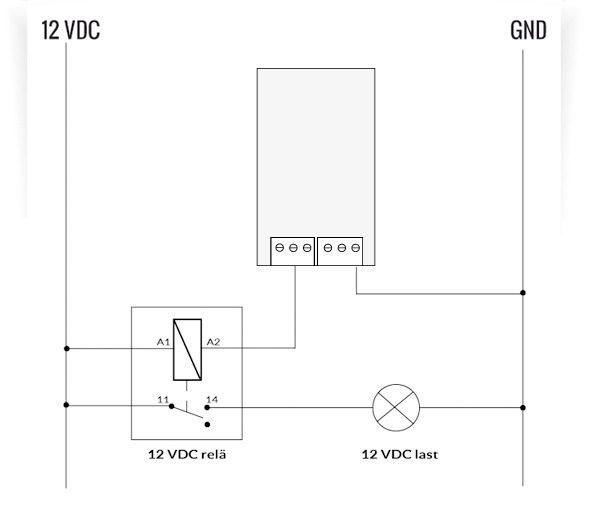

Steg 1: Anslut reläets plint A1 till +12 VDC

Reläkortet EW1B drivs med batteri och skall inte kopplas in till nätaggregatet. EW1 däremot drivs av 12 VDC och kan strömförsörjas från samma matning. Var noga att du inte kopplar fel, då kommer batterierna att förstöras i EW1B med risk för läckage.

Steg 2: Anslut reläets plint A2 till EW1Bs ena utgång.

I nästa steg har vi tänkt oss att det är en 12 VDC last som skall styras, skall du styra andra laster så ser inkopplingen annorlunda ut.

Steg 3: Anslut reläets plint 11 till nätaggregatets +12 VDC

Steg 4: Anslut reläets plint 12 eller 14 till den 12 V last du vill påverka.

Om du vill att den anslutna lasten skall påverkas när utgången är passiv (OFF) så ansluter du den till plint 12.
Om du vill att den anslutna lasten skall påverkas när utgången är aktiv (ON) så ansluter du den till plint 14.

Det relä vi tillhandahåller hanterar laster upp till 16A.
