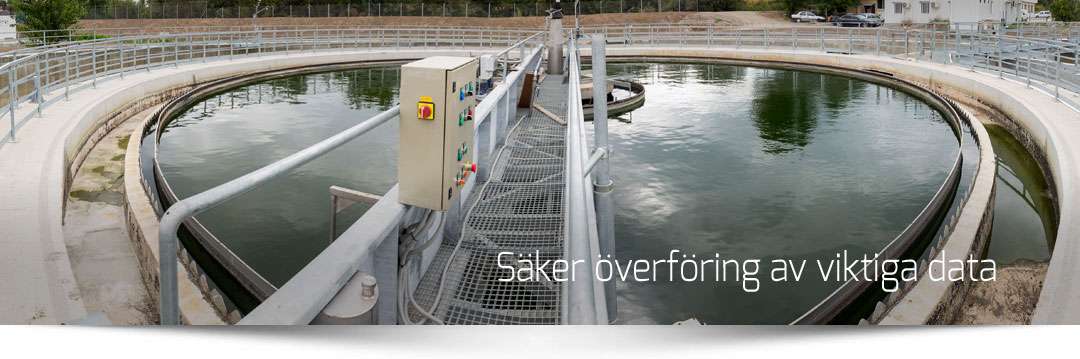

HS-Vesi är ett vattenreningsföretag för tre kommuner i Finland; Akaa, Hattula och Tavastehus. HS-Vesi tar hand om både dricksvatten och avloppsrening samt avloppssystemet i de tre kommunerna.
HS-Vesi underhåller över 1000 kilometer dricksvattenledningar och levererar cirka 6 miljoner kubikmeter rent vatten per år. Man ansvarar också för 1 000 avloppsanläggningar och en cirka 400 kilometer lång avloppsanläggning för dagvatten som hanterar 8 miljoner kubikmeter avloppsvatten per år.
Nät som ger tillförlitlighet och effektivitet
HS-Vesi har litat på SATELs radioteknik i sina system för vattenrening i många år, och man har installerat mer än 200 SATELLINE radiomodem för seriell kommunikation. Med start 2015 började HS-Vesi basera sina trådlösa system på den senaste generationen IP-radiomodem som nu ombesörjer dataöverföringen mellan vattenreningsverk, lagringstankar och pumpstationer. Det automatiserade systemet styrs av Omron logik och InTouch övervakningssystem.

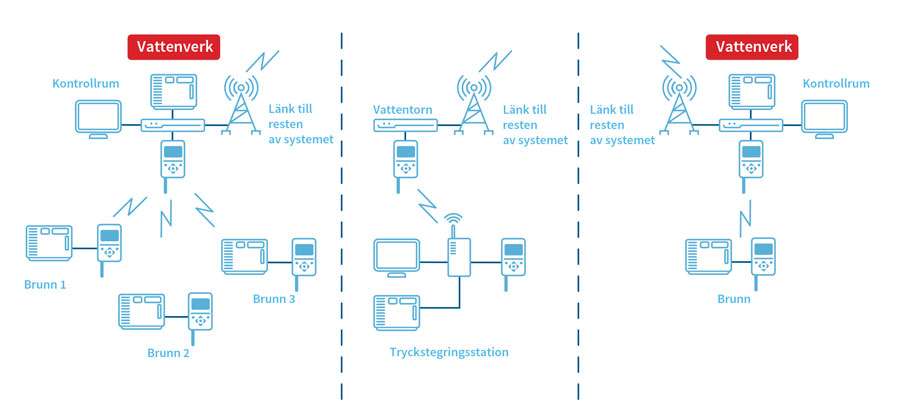

Tre nät, en radioteknik
Tre nätverk i systemet baseras på överföring med radiobaserad infrastruktur
1. Överföring mellan tre lagringstankar till styrsystemet placerat på reningsverket
2. Anslutning från lagringstankar till vattentornet och ut till resten av systemet
3. Överföring mellan en av brunnarna i reningsverket och styrsystemet och resten av systemet
Tillförlitliga trådlösa nät skapar produktivitet
Radionät baserade på SATELs teknik är en utmärkt lösning för att kontrollera vattenreningssystemet i kommunerna. Systemet samlar in information till exempel om vattenflödet i pumpstationerna och vattennivån i lagringstankarna. Produktiviteten i reningsverket förbättras eftersom tillförlitlig kommunikation ser till att varje steg i processen övervakas. Denna information kan sedan användas för att justera rotationshastigheten hos pumparna så att antalet start och stopp minskas vilket har en direkt effekt på underhållskostnader.
Driftscentralen har en radio router som fungerar som basstation och levererar meddelanden till understationer i anläggningarna. SATEL lösning stödjer IP dataöverföring så systemet behöver, till skillnad från tidigare system, inte byggas upp så att varje station avfrågas med jämna mellanrum, istället kan varje station sända när så behövs tack vare att systemet bygger på IP-trafik. Administrationsgränssnittet för varje enskild radio kan nås med hjälp av en webbläsare från en central plats vilket underlättar drift och underhåll. Tack vare att SATELs produkter stöder många olika protokoll är de lätta att integrera i olika styrsystem.
Privata radionät är ett smart val
Ett av de viktigaste skälen att använda tillförlitlig radioteknik och egna radionät är tillförlitlighet. Ett eget radionät fungerar oberoende av publika operatörers nät, vilket innebär att nätet inte påverkas av avbrott i mobilnäten. Varje radiorouter kan utrustas med batteribackup och nätet förblir igång i flera dagar i händelse av strömavbrott.
De löpande kostnaderna för ett eget radionät är små, så dessa nätverk är ekonomiska. Datanätet har inte oförutsedda månadsavgifter och inte heller mängden överförd data påverkar kostnaderna.
Fördelarna med SATELs IP-radio
Inget behov av fri sikt
Tillförlitlig dataöverföring, antingen med IP-protokoll eller seriell anslutning
Fungerar i många olika fjärrstyrningssituationer
Låga driftskostnader
Avancerade funktioner för backup av kommunikationsvägar (redundans, re-routing)
Nätverkssäkerhet
Enkelt att kombinera seriell data och IP-system
Befintliga antenner från tidigare radiomodemsnät kan användas
Mycket tolerant mot elavbrott
Stöd när du behöver det
SATEL utvecklar och tillverkar radioteknologi för verksamhetskritiska applikationer där kontinuerlig drift är viktig. SATELs radiolösningar används i automationssystem i till exempel gas- och energidistribution och vatten- och avloppsverkt. HS-Vesi är en av de flera hundra avloppsreningsverkskunder som använder SATEL i Norden. Insta Oy, integratören i detta projekt, har varit mycket nöjda med samarbetet med SATELs service och tillförlitligheten i datanätet. SATELs nätverksdesignstjänster, dess tekniska support och omfattande utbildningstjänster hjälper kunderna att driva sina nät och hantera eventuella oväntade situationer.
Passande radiomodem
-
SATEL-EASy+ ETH radiomodem
SATEL-EASy+ ETH är ett robust, industriellt UHF-radiomodem som kombinerar radiokommunikation i frekvensbandet 403–473 MHz med Ethernet, Bluetooth och USB i samma enhet. Med SATEL-EASy+ kan PLC-system, SCADA och IP-baserade...
Vanliga frågor -trådlöst i VA-system
Vad är SCADA i vatten- och avloppssystem?
SCADA är ett övervakningssystem som används för att styra och övervaka processer i exempelvis vattenverk, pumpstationer och reningsverk. Systemet samlar in data från olika anläggningar, till exempel vattennivåer, flöden och pumpstatus, och presenterar informationen i en central driftcentral.
Varför används radiomodemsystem i vatten- och avloppsanläggningar?
Radiomodemsystem används för att koppla samman pumpstationer, vattentorn, brunnar och reningsverk utan att behöva dra kabel mellan anläggningarna. Tekniken används ofta i SCADA-system eftersom den ger stabil kommunikation över långa avstånd även i glesbygd eller industriområden.
Vilken information överförs i ett VA-systems kommunikationsnät?
I ett modernt VA-system överförs data om exempelvis vattennivåer, flöden, pumpstatus, driftlarm och energiförbrukning. Informationen skickas från pumpstationer och lagringstankar till en central driftcentral där systemen övervakas och styrs.
Varför väljer vissa vattenverk privata radionät istället för mobilnät?
Privata radionät fungerar oberoende av mobiloperatörer och påverkas därför inte av störningar eller avbrott i mobilnäten. För samhällskritisk infrastruktur som vattenförsörjning är det ofta en viktig faktor för att säkerställa driftsäker kommunikation.
Varför väljer vissa vattenverk privata radionät istället för mobilnät?
Privata radionät fungerar oberoende av mobiloperatörer och påverkas därför inte av störningar eller avbrott i mobilnäten. För samhällskritisk infrastruktur som vattenförsörjning är det ofta en viktig faktor för att säkerställa driftsäker kommunikation.
Hur långt kan ett industriellt radiomodemsystem nå?
Räckvidden beror på frekvensband, antenner och terräng. Radiomodemsystem i UHF-bandet kan ofta kommunicera flera kilometer mellan stationer och är därför väl lämpade för kommunala VA-system där anläggningarna är geografiskt utspridda.
Vilka fördelar ger IP-baserad radiokommunikation i SCADA-system?
IP-baserade radiomodemsystem gör att varje station kan skicka data när det behövs istället för att avfrågas enligt ett fast schema. Det gör kommunikationen mer flexibel och förenklar integrationen med moderna styrsystem och övervakningsplattformar.
Kan ett radionät fortsätta fungera vid strömavbrott?
Ja. Radioroutrar och basstationer kan utrustas med batteribackup. Det gör att kommunikationen kan fortsätta fungera i flera timmar eller dagar även om elförsörjningen till anläggningen bryts.
