SATEL-EASy+ ETH radiomodem

Kraftfullt trådlöst modem för ethernet

SATEL-EASy+ är utvecklat för affärskritiska system där stabil dataöverföring och lång räckvidd är avgörande. SATEL-EASy+ plattformen är beprövad och byggd för trådlösa nät inom exempelvis SCADA, industriell automation, energisystem och infrastruktur där radiokommunikation används för att koppla samman styrsystem och stationer spridda över stor yta.

Radiomodemet kan användas i frekvensbandet 403–473 MHz och går att konfigurera för olika kanalbandbredder och modulationsmetoder beroende på systemkrav. Med stöd för routing, repeaterfunktioner och adressering kan både punkt-till-punkt-länkar och större radionät byggas upp.

Den integrerade Ethernet-porten gör att modemet kan anslutas direkt till PLC-system, SCADA-servrar och andra IP-baserade nätverk. Samtidigt kan Bluetooth eller USB användas för lokal diagnostik, konfiguration och service.

SATEL-EASy+ ETH stöder SATEL NMS och andra verktyg för nätverksdesign, övervakning och konfiguration. Via dessa verktyg kan radiolänkar övervakas, parametrar justeras och diagnostikdata samlas in för att säkerställa stabil drift i radiobaserade kommunikationssystem.

Flera gränssnitt i samma radiomodem

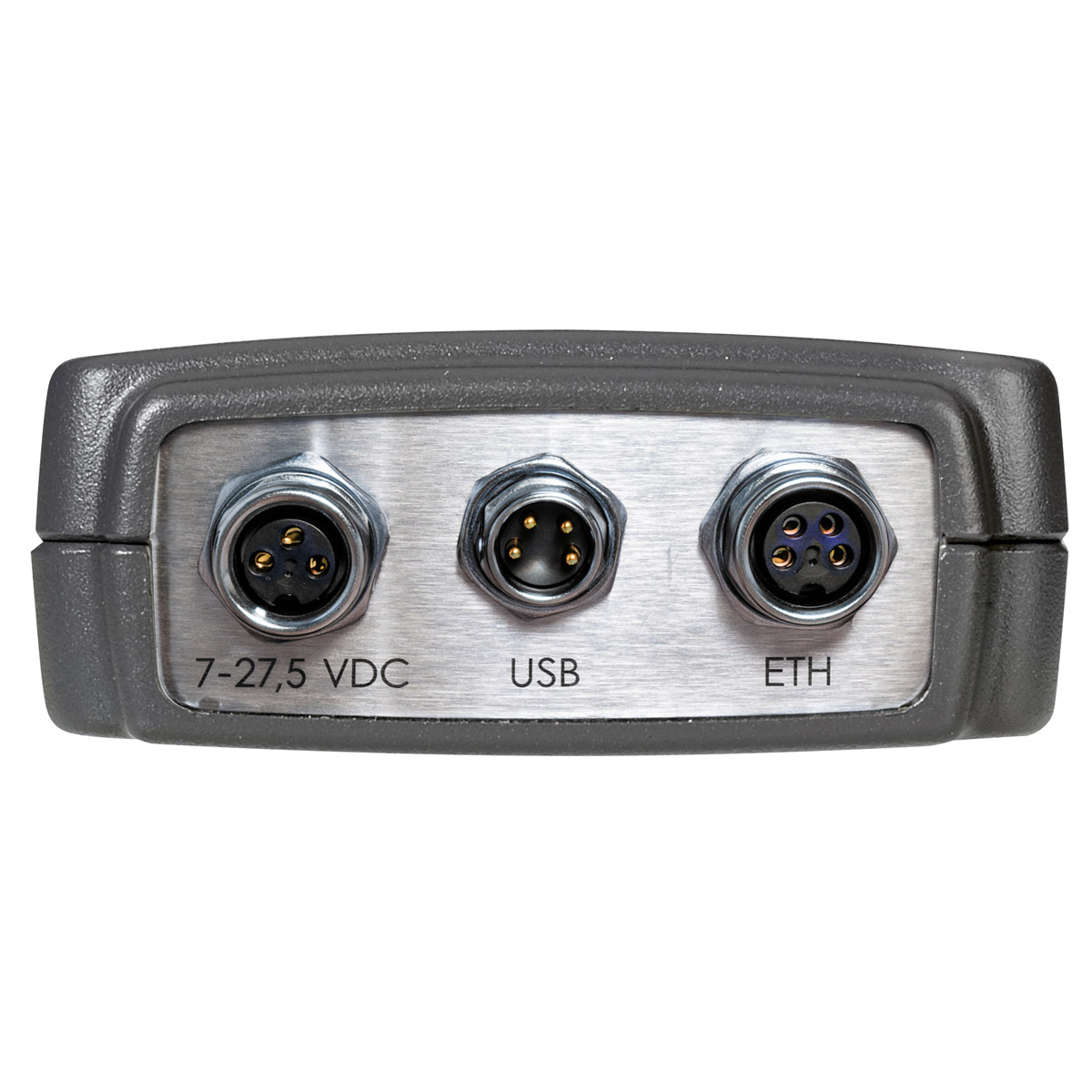

SATEL-EASy+ variant 2 kombinerar radiokommunikation med Ethernet, Bluetooth och USB i samma enhet.Samtliga gränssnitt kan vara aktiva samtidigt vilket innebär att data som tas emot via radion automatiskt kan skickas vidare till alla aktiva dataanslutningar.

Ethernetporten stödjer 10/100 Mbit/s och kan fungera som TCP-server, TCP-klient eller via UDP-kommunikation. Radiomodemet är optimerat för Modbus-kommunikation och överför endast protokollets nyttodata över radiokanalen för att maximera radioeffektiviteten. Modemet använder en separat IP-port för systemdata och en för diagnostik, vilket gör det möjligt att övervaka radionätet utan att störa datatrafiken.

Bluetooth stöder både klassisk Bluetooth och BLE och kan användas för systemdata, konfiguration eller diagnostik via mobilappen SATEL Command. USB-anslutningen fungerar som ett virtuellt seriegränssnitt när modemet ansluts till en dator eller annan värdenhet.

Räckvidd och radioprestanda

SATEL-EASy+ är konstruerad för lång räckvidd och stabil dataöverföring i industriella radiosystem. Med en uteffekt upp till 1 W och stöd för flera modulationsmetoder kan radiolänkar byggas över avstånd på flera tiotals kilometer beroende på antenninstallation, radiomiljö och kanalbandbredd.

Radiomodemet använder avancerade radiotekniker såsom FEC (Forward Error Correction) och selektiv filtrering för att förbättra mottagarkänslighet och minska påverkan från störningar. Detta gör att systemet kan upprätthålla stabil kommunikation även i krävande radiomiljöer.

Genom att kombinera rätt antenner, korrekt installation och eventuellt repeaterfunktioner kan radiosystem byggas som täcker stora geografiska områden med förutsägbar och realtidsbaserad dataöverföring.

Bygg stora radionät med routing

SATEL-EASy+ innehåller avancerade funktioner för uppbyggnad av radionät. Med stöd för adressering, routing och repeaterfunktioner kan nät byggas från enkla punkt-till-punkt-länkar till större system med många radiomodem.

Radiomodemet stöder bland annat:
Source Routing
NMS Routing
TX/RX-adressering
Dessa funktioner gör det möjligt att bygga flexibla radionät där fjärrstationer, sensorer och PLC-system kommunicerar över samma radiolänk.

Kompatibel med flera radioprotokoll

SATEL-EASy+ är kompatibel med flera etablerade radioprotokoll som används inom industriella system och GNSS-baserade applikationer. Förutom SATELs egna protokoll är modemet kompatibelt med radiosystem som använder protokoll som PacCrest, TrimTalk och RTCM-SC135.

Radiolänk utan operatörsberoende

Till skillnad från mobilnätsbaserad kommunikation är radiolänkar med SATEL-modem helt oberoende av mobiloperatörer. Kommunikationen sker över ett eget radionät vilket innebär att systemet kan fungera även i områden utan mobil täckning eller där mobilnätet är överbelastat.

Eftersom kommunikationen sker över egen radioinfrastruktur finns inga abonnemang eller datakostnader. Radiolänken är dessutom alltid aktiv och ger förutsägbara svarstider, vilket är viktigt i styrsystem och andra affärskritiska applikationer.

Säker radioförbindelse med kryptering

SATEL-EASy+ stöder kryptering av radiotrafiken för att skydda data i trådlösa nät. AES128-kryptering finns som standard och AES256 kan aktiveras via licens. Krypteringen sker direkt i radiomodemet och skyddar kommunikationen mellan noder i radionätet.

Radiomodemet har även stöd för diagnostik och övervakning via SATEL NMS (Network Management System). Systemet gör det möjligt att övervaka radiolänkens kvalitet, analysera driftdata och identifiera eventuella störningar eller problem i nätverket.

Konfiguration och övervakning

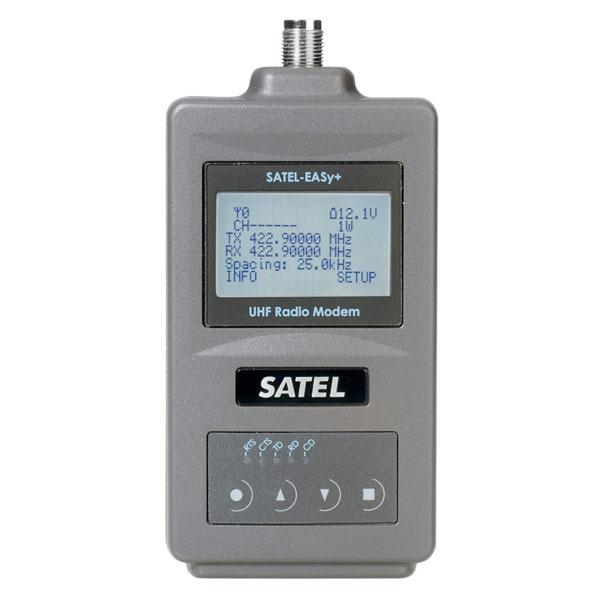

SATEL-EASy+ kan konfigureras lokalt via LCD-displayen eller via flera mjukvaruverktyg från SATEL. Konfiguration kan även ske över radiolänk (over-the-air), vilket gör det möjligt att uppdatera inställningar i fält utan att behöva besöka installationen.

Konfiguration kan ske via Ethernet, USB eller Bluetooth beroende på installationsmiljö. Det gör att modemet snabbt kan installeras, konfigureras och tas i drift både i laboratoriemiljö och ute i fält.
